一、水平管高效沉淀池
水平管高效沉淀池(以下簡稱:水平管沉淀池)基于哈真提出的“淺池理論”的基礎上實行革命性創新,開發出一種具有高效沉淀分離工藝,公司已擁有該技術自主知識產權。
水平管高效沉淀池設計新穎,構造巧妙奇特,具有沉淀效率高,分離效果佳、水力負荷大、調試周期短、適用范圍廣、占地面積小,維護成本低等特點。適用于市政供水、污水、工業用水、農村飲用水等所有場合的水處理固液分離,有效克服高溫高濁或低溫低濁水質的影響。該產品技術填補了生態環境沉淀領域的國內外空白,打破了國外沉淀產品及技術在國內的長期壟斷局面,其沉淀效果達到國際領先水平。
二、技術原理
水平管沉淀池基于哈真提出的“淺池理論”的基礎上實行革命性創新,開發出一種具有高效沉淀分離工藝。它不同于常規的淺層沉淀理論。而是利用重力、流體阻力和慣性力等絮狀粒子進行動態強制分離。
將核心裝置沉淀管水平放置池內,水(污水)徑流沉淀水平管內,水中懸浮物重力垂直沉淀分離,實現最佳沉淀及分離功能。水平管單管斷面結構為菱形+長方形,菱形管底部設有長方形排泥口,排泥口為間斷性布局,當水徑流進菱形管內時,水從菱形管內出到排水口,懸浮物從底部排泥口排出。排除污泥進入長方形排泥處,排泥處的污泥經過沖洗系統到水平管沉淀池體底部排泥口排除,排泥口安裝排泥管及閥門,經控制系統控制閥門可實現連續性或間歇性排除污泥。
懸浮物經過水平管與水分離,水和泥各自為營,水從水路走、泥從泥路走,避免了懸浮物堵塞管道和跑礬現象的發生,大大提高了沉淀分離效率。該技術適用于市政供水、污水、工業用水、農村飲用水及工業用水(無需濾池)的用戶,有效克服高溫高濁或低溫低濁水質的影響。
三、技術特點
設計水量滿負荷運行的前提下,出水水質長期穩定達標,出水濁度在0.5-3.0NTU;
水平管沉淀池抗沖擊負荷能力強,沖擊流量能提升15%-36%,高密度澄清池僅能提升3%-6%;
水平管沉淀池中核心沉淀裝置采用304或更高標號的不銹鋼材質制造,20年內無需更換;
調試周期短,10小時內即可完成調試。
運行簡單便捷,同時后續維護成本低,對比高密度澄清池可節約維護維修費用;
水平管沉淀池高度模塊化設計及應用,自帶不停水自動反沖洗系統;
水平管沉淀池適應范圍廣,適用于市政供水、污水、工業用水、農村用水等所有固液分離的水處理場合;
工藝流程短,可同時滿足高濁、低溫低濁的水質處理要求。

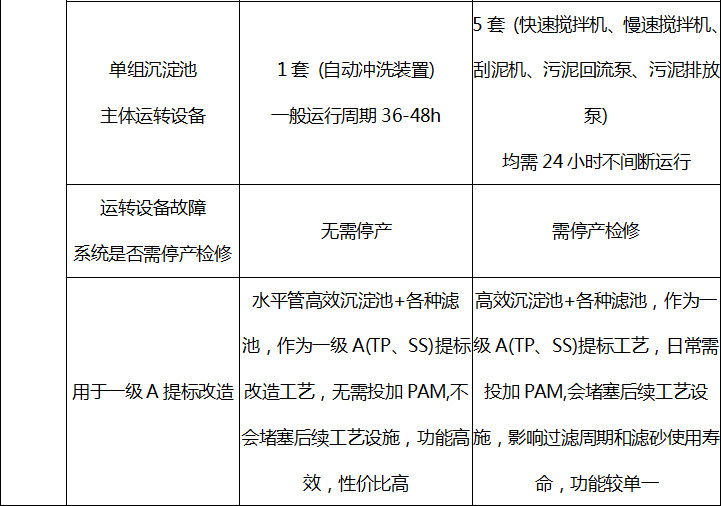

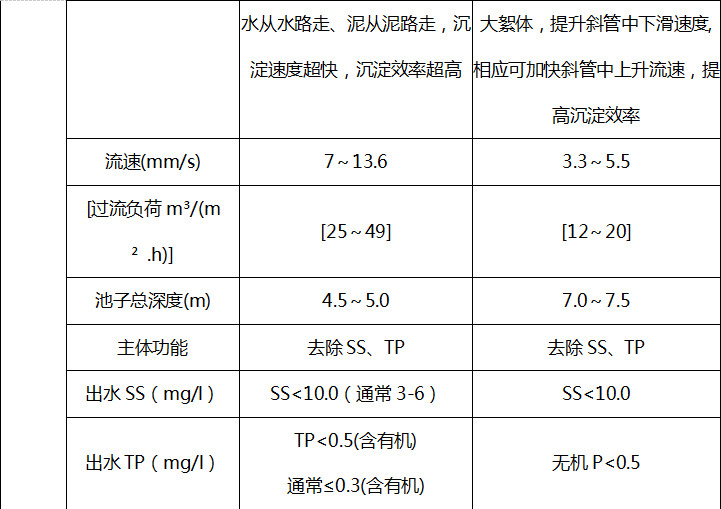

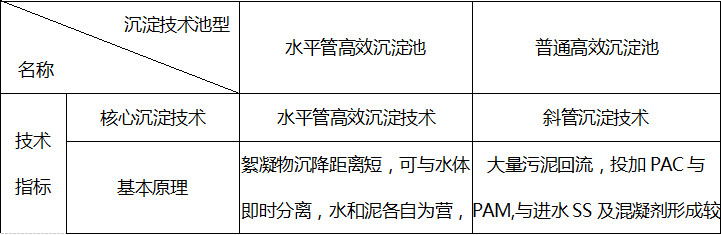

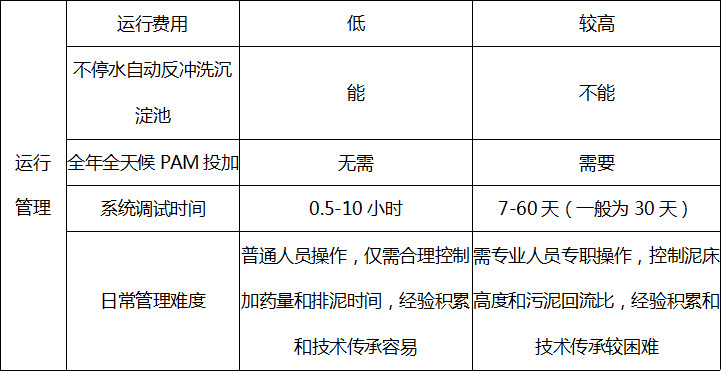

四、技術對比表
水平管高效沉淀池與高密度沉淀池綜合性能比較(以5.0萬噸/天規模水廠為例)
